Aléseuse de sol
Description

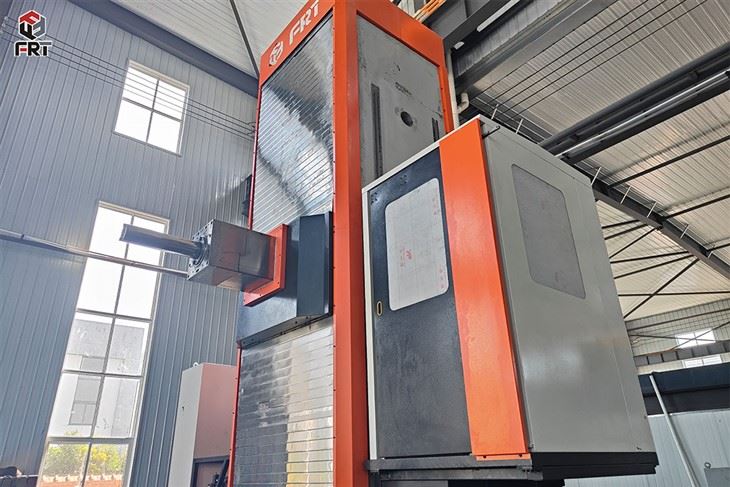

aléseuse de sol
Les aléseuses de sol sont des-machines-outils de précision pour le travail des métaux, capables d'effectuer des alésages, des fraisages, des perçages, des taraudages, des coupes planes et des-usinages de faces d'extrémité sur de grandes pièces. Ils peuvent gérer des composants structurels en acier ultra-lourds et de grande taille avec une précision d'usinage élevée et une large plage de déplacements. Principalement utilisés dans l'industrie lourde, ils sont largement employés par les entreprises de l'industrie lourde, les ateliers d'usinage, les fabricants d'équipements miniers, les entreprises d'équipements éoliens et les usines de machines de construction navale. Ils servent également les fabricants de machines de construction, d'équipements métallurgiques et d'appareils sous pression. Il s'agit d'un équipement de base pour l'usinage de précision de grandes pièces, adapté au traitement par lots et personnalisé de divers grands cadres, boîtiers et bases, garantissant que les pièces d'équipement lourd répondent aux normes de formage.
Paramètres techniques
| Spécification technique | FRT-T130 | FRT-T160 | FRT-T200 | |
| Voyage | ||||
| Déplacement de la table de travail (X/Y/Z/W) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Distance entre la surface de la broche et la table de travail | mm | 0-3000 | 0-3000 | 0-4000 |
| Rail de guidage | Deux rails de guidage linéaires, un rail trempé | |||
Traitement des pièces moulées
Le traitement des pistes et le meulage des pièces moulées des machines de forage de sol sont des maillons clés pour garantir la précision et la stabilité des machines-outils. Lors du traitement de la piste, utilisez d'abord un fraisage grossier pour éliminer la majeure partie de l'excédent sur la surface de la piste de coulée, jetant ainsi les bases d'un traitement fin ultérieur ; utilisez ensuite un fraisage fin pour contrôler strictement la rectitude, le parallélisme et d'autres tolérances de forme et de position de la piste, afin que la taille de la piste réponde initialement aux exigences de conception. Le processus de meulage améliore encore la précision de la piste et la qualité de la surface. Une meuleuse de haute-précision est utilisée pour meuler la surface de la piste avec une meule. En contrôlant avec précision la quantité de meulage et la vitesse d'avance, l'erreur résiduelle de fraisage est efficacement éliminée et la rugosité de la surface de la piste est réduite pour la rendre aussi lisse qu'un miroir. En fin de compte, cela garantit que la piste présente des caractéristiques de mouvement linéaire de haute -précision, fournit un support stable et un guidage précis pour les pièces mobiles de la machine-outil, et améliore la précision globale du traitement et la durée de vie de la machine à aléser le sol.
Option
La foreuse de sol peut être équipée d'une variété de composants selon les exigences de traitement :
Système CNC
Vous pouvez choisir des marques de renommée internationale telles que Siemens et FANUC, ou des systèmes nationaux tels que Huazhong CNC et Guangshu. Les systèmes CNC avancés peuvent réaliser un contrôle de mouvement de haute-précision, une programmation complexe et un traitement intelligent, et améliorer le niveau d'automatisation et l'efficacité du traitement des machines-outils.
Table rotative
Y compris une table rotative à un-axe, une table rotative à double-axe, etc. La table rotative à un-axe peut réaliser la rotation de la pièce autour d'un seul axe, ce qui est pratique pour traiter des fonctionnalités à multiples-facettes ; la table rotative à double-axe peut réaliser une rotation dans deux directions, ce qui peut compléter des surfaces courbes complexes et un traitement multi-processus, réduire le nombre de temps de serrage des pièces et améliorer la précision et l'efficacité du traitement.
Tête de fraisage à angle droit-
Il existe différents types de têtes de fraisage-à angle droit, notamment les types légers, lourds et universels. Les têtes de fraisage légères à angle droit- conviennent aux coupes légères ; les lourdes têtes de fraisage à angle droit-sont rigides et peuvent être utilisées pour des coupes de gros-volumes ; Les têtes de fraisage universelles à angle droit- peuvent tourner à plusieurs angles pour répondre aux exigences de fraisage sous différents angles et orientations, élargissant ainsi la plage de traitement de la machine-outil et réalisant la conversion de diverses méthodes de traitement telles que le fraisage vertical et le fraisage horizontal.
Applications de la perceuse à sol
Grâce à leurs puissantes capacités de traitement et à leur haute précision, les aléseuses de sol peuvent traiter une variété de pièces volumineuses et complexes. Par exemple, les grands réducteurs peuvent garantir la précision de la position et la planéité du système de trous grâce à un alésage et un fraisage précis pour répondre aux exigences d'assemblage de la transmission à engrenages ; les grands cadres de soudage peuvent traiter efficacement leurs différents plans et trous, corriger les erreurs dimensionnelles causées par la déformation du soudage et garantir la précision structurelle globale. Pour les couronnes dentées et les grands arbres de transmission, les aléseuses au sol-peuvent compléter le processus de fraisage et garantir la précision de la forme des dents et les performances d'engrènement grâce à des outils de fraisage professionnels et des systèmes de transmission de haute-précision. Dans le processus d'alésage de cylindres de grand -diamètre, en s'appuyant sur son système de barre d'alésage stable et son contrôle précis de l'avance, il peut garantir la cylindricité et l'état de surface du trou intérieur, répondant ainsi aux besoins de traitement de grandes pièces dans différents domaines industriels.
FAQ
Q : Êtes-vous un commerçant ou une usine ?
R : Usine
Q : Quels sont nos points forts ?
R : Vaste expérience dans l’usinage, les processus et les équipes d’assemblage complets, et expérience dans la mise en service à l’étranger.
Q : Proposez-vous des mises à niveau et des modifications de machines-outils ?
R : Oui, nous modernisons diverses aléseuses, fraiseuses, tours et centres d’usinage.
Q : Quels sont les accessoires optionnels pour les machines-outils CNC ?
R : Tables rotatives CNC, sondes, régleurs d'outils, têtes de fraisage, montages, etc.
