Fraiseuse à portique CNC
Description des produits
Fraiseuse CNC à portique
Les fraiseuses CNC de type portique assurent une rigidité stable grâce à leur structure en portique. Grâce aux programmes CNC, ils effectuent automatiquement le fraisage, le perçage et le taraudage de grandes pièces, en s'adaptant aux besoins d'usinage de pièces structurelles ultra-grandes, de haute-précision et complexes. Ils sont largement utilisés dans les secteurs de la fabrication de moules, des moules automobiles, de la construction navale et des équipements éoliens. Ils garantissent systématiquement la précision, améliorent l'efficacité de l'usinage, simplifient les processus complexes, raccourcissent les cycles de production et améliorent la compétitivité des entreprises dans la production par lots et-de pièces uniques.
Applications
Les fraiseuses CNC à portique sont largement utilisées dans des secteurs tels que l'aérospatiale, l'automobile et la fabrication, où une précision et une répétabilité élevées sont cruciales. Ils peuvent produire des pièces et des composants complexes avec efficacité et cohérence.
fraiseuse cnc à portique
Principaux composants et options
Les fraiseuses CNC à portique sont des structures de table de travail mobiles, principalement composées d'une table de travail, d'un lit, d'un siège coulissant, d'une colonne, d'une traverse, d'un vérin, d'un système hydraulique, d'un système de lubrification, d'un système pneumatique, d'un système de filtration de refroidissement, d'un dispositif d'élimination des copeaux, d'un panneau de commande fixe et d'un système de contrôle électronique.

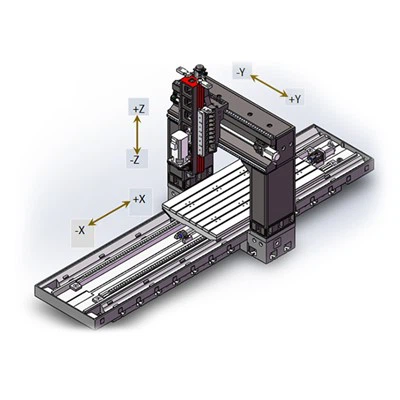

Définition de chaque axe de coordonnées :
Axe X- : la table de travail se déplace d'avant en arrière le long du guide linéaire via une vis mère.
Axe Y- : l'ensemble curseur et bloc coulissant se déplace horizontalement de gauche à droite le long du guide linéaire via une vis mère sur la traverse.
Axe Z- : le curseur se déplace verticalement de haut en bas le long du guide rigide via une vis mère.
Spécification technique de la fraiseuse CNC à portique
| Spécification technique | FRT-SP1514 | FRT-SP2218 | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| Voyage | ||||||
| Déplacement de la table de travail (X/Y/Z) | mm | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| Distance entre la surface de la broche et la table de travail | mm | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| Largeur du portique | mm | 1400 | 1800 | 1800 | 2500 | 3500 |
| Chemin de fer | Trois rails de guidage de revêtement/deux rails de guidage linéaires, un rail dur (façon boîte) | |||||
| Table de travail | ||||||
| Taille du tableau | mm | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| La capacité de charge maximale de la table de travail | T | 3 | 5 | 7 | 15 | 20 |
| Le cône de la broche (diamètre du manchon du modèle) | ||||||
| Le cône de la broche (diamètre du manchon du modèle) | mm | BT40/155 | BT50/155 | BT50/155 | BT50/190 | BT50/190 |
| La puissance du moteur de broche | kW | 11 | 18 | 22 | 26 | 30 |
| Vitesse de broche | tr/min | 8000 | 6000 | 6000 | 6000 | 6000 |
| Précision | ||||||
| Précision du positionnement | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Précision de position répétée | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Taille | ||||||
| Poids net | T | 15 | 20 | 30 | 40 | 75 |
Traitement des pièces moulées
traitement mécanique des pièces
Dans une fraiseuse à portique CNC, le fraisage grossier donne la priorité aux fraises en bout de maïs en carbure de grande capacité à 2-3 cannelures ou aux fraises en bout d'ébauche, en se concentrant sur une grande profondeur de coupe et une grande avance pour une élimination efficace des surépaisseurs ; le fraisage semi--utilise des fraises en bout en carbure à 4 cannelures, équilibrant la rigidité et la stabilité, une tolérance uniforme et garantissant la cohérence dimensionnelle ; le fraisage de finition utilise des fraises en bout à 4-6 cannelures à revêtement tranchant de haute rigidité, avec une faible profondeur de coupe et une vitesse élevée, garantissant l'état de surface et la précision dimensionnelle, et évitant les marques de vibration et les erreurs d'assemblage de l'outil.
FAQ
Q : Êtes-vous un commerçant ou une usine ?
R : Usine
Q : Quels sont nos points forts ?
R : Vaste expérience dans l’usinage, les processus et les équipes d’assemblage complets et l’expérience de la mise en service à l’étranger.
Q : Proposez-vous des mises à niveau et des modifications de machines-outils ?
R : Oui, nous modernisons diverses aléseuses, fraiseuses, tours et centres d’usinage.
Q : Quels sont les accessoires optionnels pour les machines-outils CNC ?
R : Tables rotatives CNC, sondes, régleurs d'outils, têtes de fraisage, montages, etc.
