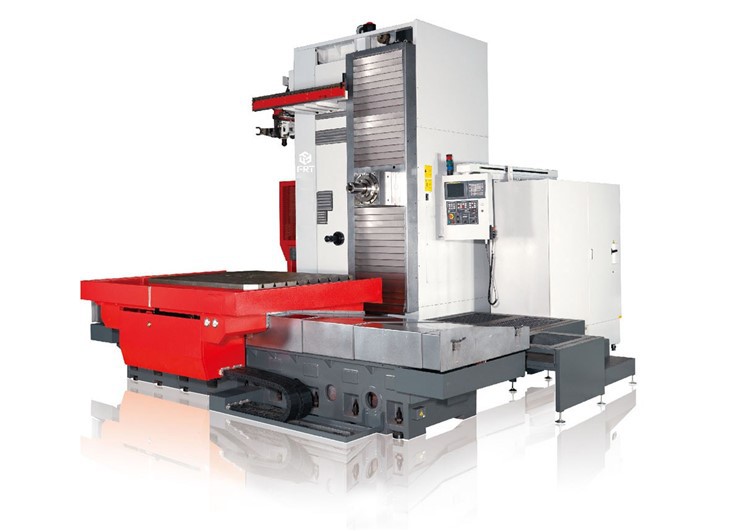

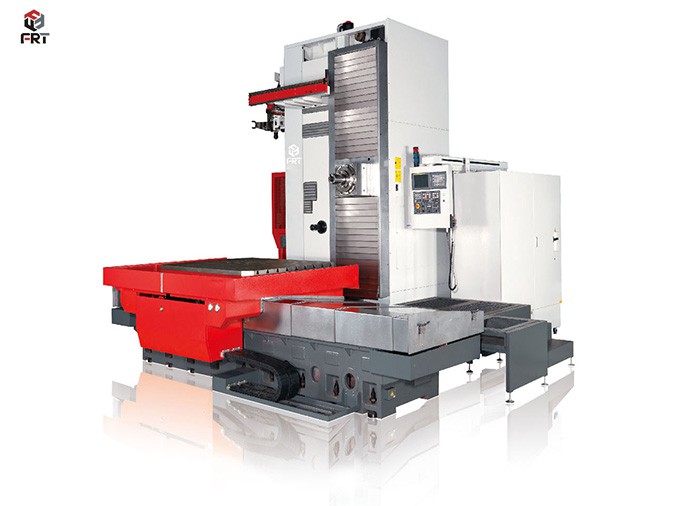

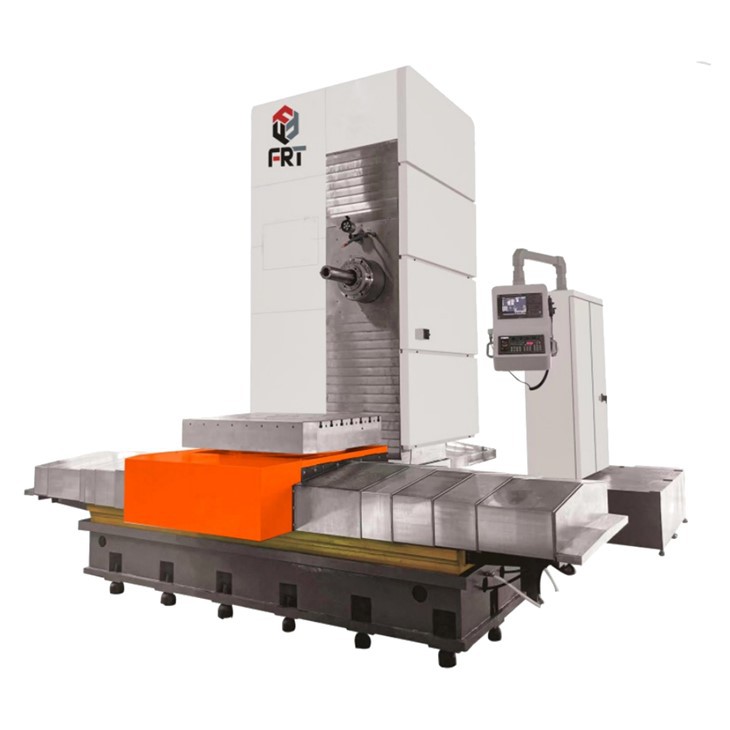

Usine d'alésage horizontale
Description des produits
Une usine ennuyeuse horizontale, également connu sous le nom de machine d'alésage horizontale (HBM), est un outil d'usinage spécialisé utilisé pour agrandir les trous existants, créer des trous de grand diamètre ou effectuer des opérations d'encadrement de précision dans de grandes pièces. Il est généralement utilisé dans des industries telles que l'aérospatiale, l'automobile, l'énergie et la fabrication de machines lourdes. Les principales caractéristiques et fonctions d'un moulin à alcool horizontal sont les suivants:
| Spécifications techniques | FRT-B1400 | FRT-B1600 | FRT-B1800 | |
| Voyage | ||||
| Voyage de table de travail (x / y / z) | MM | 2000/1500/ Z1500/W600 | 2500/1600/Z1600/W700 | 2800/1800/Z1800/W1000 |
| Distance de la surface de la broche à la table de travail | MM | 0-1500 | 0-1600 | 0-1800 |
| Guide | Deux rails de guide linéaire, un rail durci | |||
| Table de travail | ||||
| Taille de la table | MM | 1400x1400 | 1600x1600 | 1800x1800 |
| La capacité de charge maximale du tableau de travail | T | 10 | 12 | 16 |
| Broche | ||||
| Le cône de broche (diamètre du manchon modèle) | BT50 | BT50 | BT50 | |
| La dimension de la broche | MM | 110 | 130 | 160 |
| La puissance du moteur de la broche | kW | 22 | 35 | 45 |
| Vitesse de broche | RPM | 2000 | 2000 | 2000 |
| Précision | ||||
| Position de position | MM | 0.015/1000 | 0.015/1000 | 0.015/1000 |
| Précision de position répétée | MM | ±0.01 | ±0.01 | ±0.01 |
| Taille | ||||
| Poids net | T | 65 | 95 | 105 |
Caractéristiques principales de l'usine ennuyeuse horizontale
Orientation horizontale de la broche:Contrairement aux moulins ennuyeux verticaux, la broche dans un moulin ennuyeux horizontal est positionnée horizontalement. Cela permet un meilleur soutien à la pièce et facilite les opérations d'usinage sur des composants grands et lourds.
Table tournante ou pièce:La plupart des moulins ennuyeux horizontaux ont une table ou une pièce rotative, ce qui permet à la machine d'effectuer des opérations d'alésage radiales et angulaires. La pièce peut être positionnée à différents angles et orientations pour des tâches d'usinage complexes.
Mouvement de la broche:La broche peut se déplacer le long de trois axes primaires: l'axe x (mouvement longitudinal), l'axe y (mouvement vertical) et l'axe z (mouvement transversal). Certaines machines peuvent également avoir un axe W (mouvement Quill) pour une polyvalence supplémentaire.
Tête d'outils:La tête d'outil sur une usine d'alésage horizontale peut être équipée de divers outils, tels que des barres ennuyeuses, des outils de coupe, des outils de face et des alésus, pour effectuer différents types d'opérations d'usinage.
Rigidité et stabilité:Les moulins ennuyeux horizontaux sont conçus pour être rigides et stables pour gérer les pièces lourdes et les forces de coupe sans compromettre la précision.
fonctions principales
Ennuyeux:La fonction principale d'une usine d'alésage horizontale est de s'engager des trous précis et précis dans les grandes pièces. Ceci est utile pour créer des trous avec de grands diamètres ou des rapports longueur / diamètre qui seraient difficiles ou peu pratiques à réaliser avec d'autres méthodes d'usinage.
Misoning:Les usines ennuyeuses horizontales peuvent également effectuer des opérations de fraisage. La table rotative ou la pièce permet à la machine de couper des fentes, des appartements et des contours dans la pièce.
Parement:La machine peut faire face aux extrémités des pièces cylindriques, garantissant qu'elles sont plates et perpendiculaires à l'axe.
Écraser conique:Les moulins ennuyeux horizontaux peuvent créer des trous effilés pour les applications qui nécessitent une forme conique.
Alésage:Des opérations d'alésage peuvent être effectuées pour améliorer la précision et la finition des trous existants.
Les moulins ennuyeux horizontaux sont connus pour leur polyvalence et leur capacité à machine à machine de grandes pièces de travail, lourdes et complexes. Ils sont largement utilisés dans l'industrie manufacturière pour les applications où des taux de précision et d'élimination des matériaux élevés sont essentiels.
étiquette à chaud: moulin à perpétration horizontal, fabricants de moulins ennuyeux horizontaux chinois
