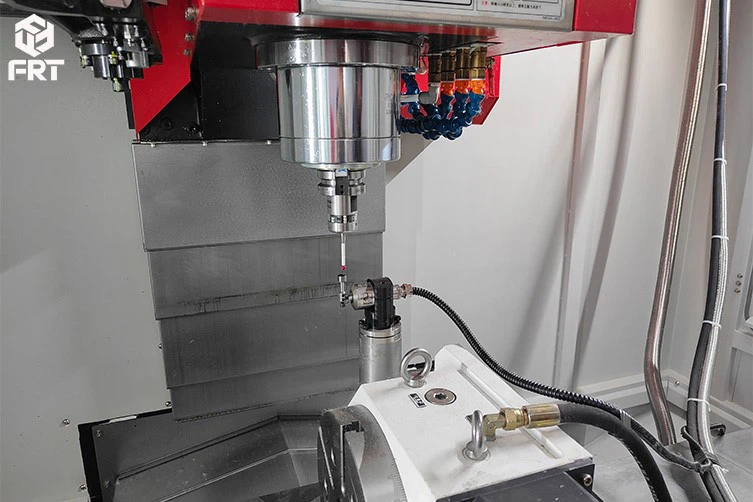

La broche d'un centre d'usinage fait référence à l'axe utilisé pour entraîner la pièce ou l'outil en rotation. C'est le cœur des pièces tournantes du centre d'usinage. La broche est entraînée par un moteur pour transmettre la puissance de rotation à grande vitesse à la pièce ou à l'outil afin de terminer les opérations d'usinage telles que la coupe et le fraisage. Les performances de la broche affectent directement la précision et l'efficacité de l'usinage. Par conséquent, la conception et la fabrication de la broche doivent répondre aux exigences de haute précision, de rigidité élevée, de stabilité élevée et de fiabilité élevée.

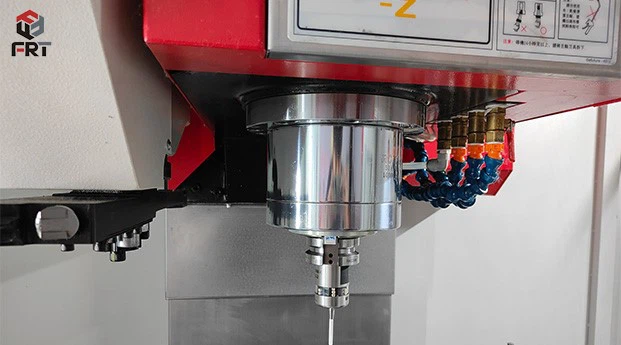

Broches BT40 et BT50
BT40 et BT50 sont des porte-outils conçus selon la norme japonaise (MAS403) avec un cône de 7:24. Les nombres 40 et 50 représentent ici la taille du diamètre de la section conique du porte-outil. Le BT40 a un diamètre plus petit, tandis que le BT50 a un diamètre plus grand, ce qui signifie que le BT50 peut supporter des forces de coupe et un couple plus importants.
Caractéristiques
Caractéristiques du BT40
Précision : En raison de sa taille réduite, le porte-outil BT40 offre généralement une précision et une stabilité supérieures, adaptées à l'usinage de précision.
Vitesse : La broche du porte-outil BT40 est généralement capable d'atteindre des vitesses plus élevées, adaptées à la coupe à grande vitesse.
Application : En raison de ses caractéristiques de haute précision, le BT40 est plus adapté à l'usinage de pièces de précision, telles que la fabrication de moules, les pièces aérospatiales, etc.
Caractéristiques du BT50
Couple et force de coupe : Grâce à son diamètre plus grand, le porte-outil BT50 peut supporter un couple et une force de coupe plus importants, adaptés à l'ébauche et à la coupe lourde.
Durabilité : les porte-outils BT50 sont généralement plus robustes et peuvent fonctionner dans des conditions d'usinage difficiles, telles que des charges et des températures élevées.
Application : BT50 est plus adapté à l'usinage grossier de grandes pièces et aux applications nécessitant des forces de coupe plus importantes.
Conseil
Comment choisir
Le choix du BT40 ou du BT50 dépend principalement de vos besoins d'usinage
Précision d'usinage : Si votre tâche d'usinage nécessite une grande précision, le BT40 peut être un meilleur choix.
Force de coupe et couple : Pour les applications qui nécessitent une force de coupe et un couple plus importants, comme l'usinage grossier ou l'usinage de grandes pièces, le BT50 sera plus adapté.
Configuration de la machine-outil : Le modèle et la configuration de votre centre d'usinage affecteront également le choix. Assurez-vous que votre machine-outil prend en charge la norme de porte-outil sélectionnée.
Considérations de coût : Les prix des outils et accessoires associés pour BT40 et BT50 peuvent varier. Choisissez en fonction de votre budget.
Conclusion
BT40 et BT50 ont chacun leurs propres avantages. Lors du choix, vous devez combiner les exigences spécifiques de la tâche d'usinage, la configuration de la machine-outil et le budget des coûts. Dans le domaine de l'usinage de précision, le BT40 est privilégié pour sa haute précision et sa vitesse élevée ; tandis que pour les tâches d'ébauche et de coupe lourdes, le BT50 est le premier choix en raison de son couple et de sa force de coupe élevés. Comprendre ces différences vous aidera à choisir la norme de porte-outil appropriée pour vos besoins d'usinage spécifiques.
